পণ্যের বিবরণ:
প্রদান:
|
| RP1226 পুরুষ সংযোগকারী: | Aptiv 54201416 এর সমতুল্য | তার: | 20AWG, খাঁটি তামা |
|---|---|---|---|
| J1939 মহিলা আধার: | Deutsch HD10-9-1939P এর সমতুল্য | J1939 মহিলা প্লাগের প্রকার: | ধরন 1 |
| পরীক্ষামূলক: | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং | পিন বা টার্মিনাল: | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা |
| বিশেষভাবে তুলে ধরা: | RP1226 কেবল,rp1226 থেকে obd2,14 পিন rp1226 পুরুষ থেকে OBD2 |
||

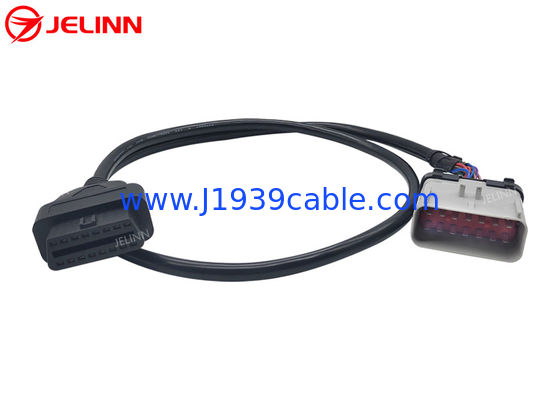

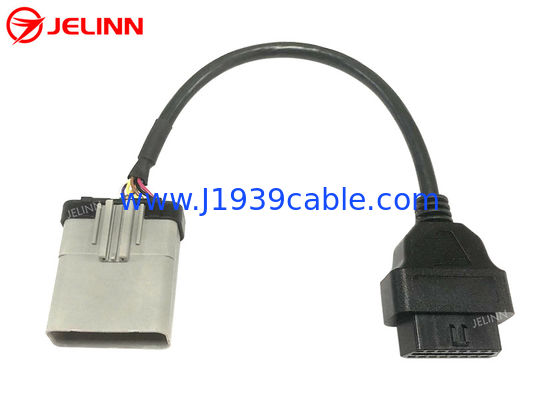

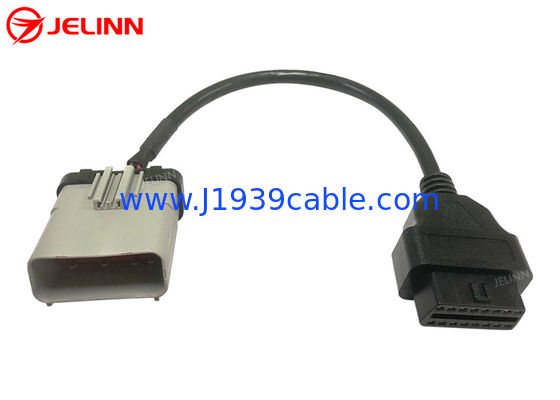

14 পিন RP1226 পুরুষ থেকে OBD2 J1962 মহিলা ক্যাবল 2019 এবং নতুন ভারী ট্রাকের জন্য
উত্তর আমেরিকায়
স্পেসিফিকেশন
| RP1226 পুরুষ সংযোগকারী | Aptiv 54201416 এর সমতুল্য |
| 9-পিন J1939 মহিলা সংযোগকারী | জার্মান HD10-9-1939P এর সমতুল্য |
| 9-পিন J1939 মহিলা প্লাগের ধরন | টাইপ ১ |
| 9-পিন J1939 মহিলা প্লাগের রঙ | কালো |
| তারের | 20AWG, খাঁটি তামা |
| RP1226 পুরুষ সংযোগকারী উপাদান | PA66 + গ্লাস ফাইবার |
| উপাদান৯-পিনJ1939 মহিলা প্লাগ | PA66 + গ্লাস ফাইবার |
| পিনআউট (ওয়্যারিং ডায়াগ্রাম) | কাস্টমাইজড |
| তারের দৈর্ঘ্য | কাস্টমাইজড |
| পিন বা টার্মিনাল | কপার, নিকেল বা স্বর্ণের ধাতু দিয়ে তৈরী |
| যোগাযোগ প্রতিরোধের | সর্বোচ্চ ৩ ওহম। |
| আইসোলেশন প্রতিরোধের | ৫ এম ওহম মিনিট। |
| কাজের তাপমাত্রা | -২৫°সি ~ +৮৫°সি |
| পরীক্ষা | ১০০% উন্মুক্ত, সংক্ষিপ্ত এবং ভুল ক্যাবল টেস্টিং |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| গ্যারান্টি | ১ বছর |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)
সাধারণভাবে বলতে গেলে, পিনআউট (ওয়্যারিং ডায়াগ্রাম) নীচের মত হতে পারে।
প্রতিটি কানেক্টরের চারটি পিনের মধ্যে ক্যাবলে 20AWG এর চারটি ক্যাবল রয়েছে।
| RP1226 পুরুষ | সিগন্যাল | 9-পিন J1939 মহিলা |
| 8 | মাটি | এ |
| 1 | ব্যাটারি শক্তি | বি |
| 2 | J1939, S-CAN উচ্চ | সি |
| 9 | জে১৯৩৯,S-CAN কম | ডি |
কখনো কখনো,পিনআউট (ওয়্যারিং চিত্র) করতে পারেননীচের মতই হবে।
প্রতিটি কানেক্টরের ৬টি পিন আছে। তারের ভিতরে ২০AWG এর ৬টি তার আছে।
| RP1226 পুরুষ | সিগন্যাল | 9-পিন J1939 মহিলা |
| 8 | মাটি | এ |
| 1 | ব্যাটারি | বি |
| 2 | J1939, S-CAN উচ্চ | সি |
| 9 | জে১৯৩৯,S-CAN কম | ডি |
| 6 | J1708, CAN উচ্চ | এফ |
| 13 | J1708, CAN কম | জি |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)এছাড়াও গ্রাহকদের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
প্রয়োগ
টিএমসি (এটিএর প্রযুক্তি ও রক্ষণাবেক্ষণ কাউন্সিল) প্রস্তাবিত অনুশীলন আরপি 1226 মেসেজিং স্ট্যান্ডার্ডাইজেশনের মতে, কিছু 2019 এবং নতুন ভারী ট্রাক যেমন কেনওয়ার্থ, পিটারবিল্ট, ভলভো,উত্তর আমেরিকার ম্যাক এবং ফ্রেইটলাইনার ড্রাইভারের পাশে ড্যাশবোর্ডের পিছনে ক্যাবিনে একটি আনুষাঙ্গিক সংযোগকারী দিয়ে সজ্জিতট্রাকের মালিক আরো তথ্যের জন্য কার্ডিও বিল্ডারের ম্যানুয়ালটি দেখতে পারেন।
ELD (ইলেকট্রনিক লগিং ডিভাইস), টেলিম্যাটিক ডিভাইস বা অন্যান্য পরে বাজারে ডিভাইস যা J1939, CAN বা J1708 থেকে তথ্য প্রয়োজন এই RP1226 আনুষাঙ্গিক সংযোগকারী সংযুক্ত করা উচিত। অন্যথায়,সংযোগগুলি গ্যারান্টিযুক্ত নাও হতে পারে.
যদি একটি ডিভাইস যা একটি 9-পিন J1939 পোর্ট আছে 14 পিন RP1226 আনুষাঙ্গিক সংযোগকারী দিয়ে সজ্জিত একটি ট্রাক সংযোগ করার প্রয়োজন হয়, এই ক্যাবল প্রয়োজন।
