পণ্যের বিবরণ:
প্রদান:
|
| RP1226 পুরুষ সংযোগকারী: | Aptiv 54201416 এর সমতুল্য | RP1226 মহিলা সংযোগকারী: | Aptiv 54201412 এর সমতুল্য |
|---|---|---|---|
| যোগাযোগ টার্মিনাল: | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা | প্রতিরোধের সাথে যোগাযোগ করুন: | সর্বোচ্চ ৩ ওহম |
| অন্তরণ প্রতিরোধের: | 5M ওহম মিনিট | কাজের তাপমাত্রা: | −30℃ ~ +100℃ |
| বিশেষভাবে তুলে ধরা: | RP1226 কেবল,rp1226 y ক্যাবল,rp1226 14pin y ক্যাবল |
||

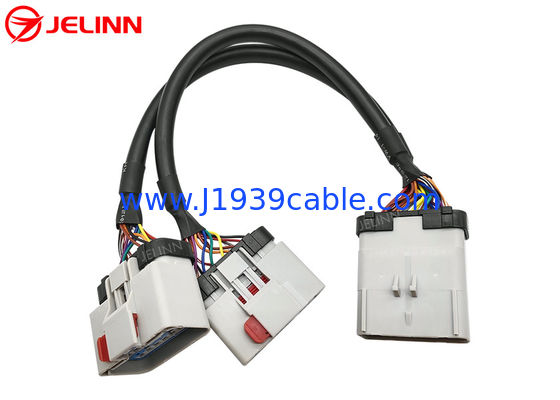

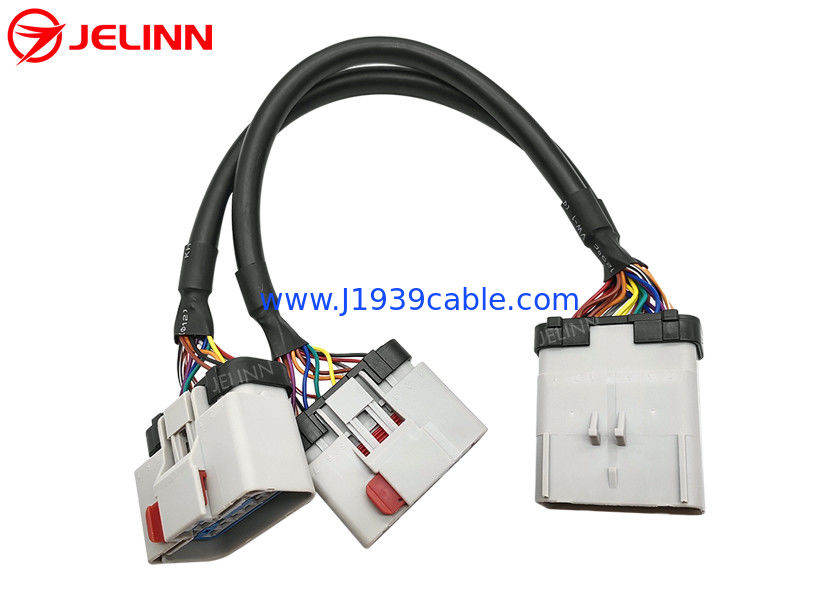

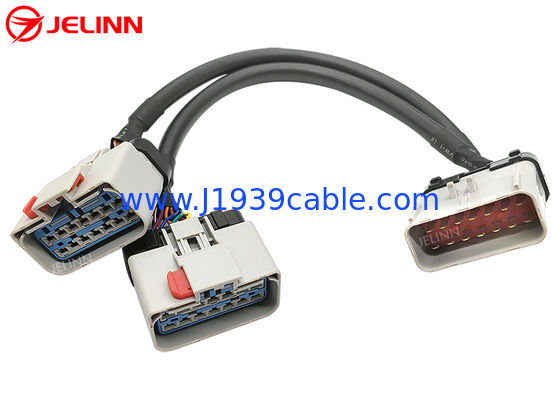

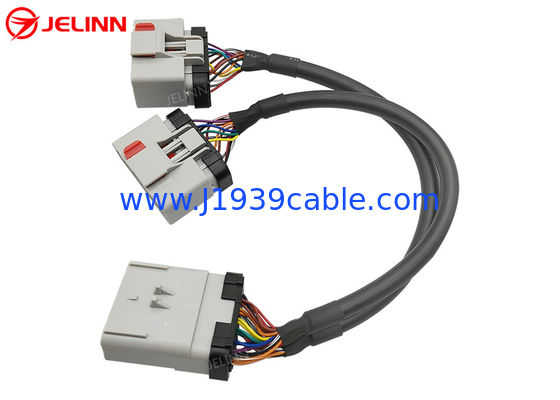

RP1226 14 পিন 14 পিন এক পুরুষ থেকে ডাবল মহিলা স্প্লিটার Y তারের
স্পেসিফিকেশন
| RP1226 পুরুষ সংযোগকারী | Aptiv 54201416 এর সমতুল্য |
| RP1226 মহিলা সংযোগকারী | Aptiv 54201412 এর সমতুল্য |
| OBD2 মহিলা সংযোগকারী | স্ট্যান্ডার্ড |
| তারের | 20AWG, খাঁটি তামা |
| RP1226 পুরুষ সংযোগকারী উপাদান | PA66 + গ্লাস ফাইবার |
| উপাদানOBD2 মহিলা সংযোগকারী | PA66 + গ্লাস ফাইবার |
| পিনআউট (ওয়্যারিং ডায়াগ্রাম) | কাস্টমাইজড |
| তারের দৈর্ঘ্য | 33cm (13 ইঞ্চি) অথবা কাস্টমাইজড |
| পিন বা টার্মিনাল | কপার, নিকেল বা স্বর্ণের ধাতু দিয়ে তৈরী |
| যোগাযোগ প্রতিরোধের | সর্বোচ্চ ৩ ওহম। |
| আইসোলেশন প্রতিরোধের | ৫ এম ওহম মিনিট। |
| কাজের তাপমাত্রা | -30°C ~ +100°C |
| পরীক্ষা | ১০০% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং |
| গ্যারান্টি | ১ বছর |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)
সাধারণভাবে বলতে গেলে, পিনআউট (ওয়্যারিং ডায়াগ্রাম) নীচের মত হতে পারে।
RP1226 পুরুষ সংযোগকারী এবং RP1226 মহিলা সংযোগকারী মধ্যে তারের বাহু সম্পূর্ণরূপে তারযুক্ত। এই তারের বাহুতে 20AWG এর 14 টি তার রয়েছে।
OBD2 মহিলা সংযোজকের 4 টি পিন তারযুক্ত।RP1226 পুরুষ সংযোগকারী এবং OBD2 মহিলা সংযোগকারী মধ্যে তারের বাহুতে 20AWG এর 4 টি তার রয়েছে।
| RP1226 পুরুষ | RP1226 মহিলা | সিগন্যাল | OBD2 মহিলা |
| 8 | 8 | মাটি | ৪ অথবা ৫ |
| 1 | 1 | ব্যাটারি শক্তি | 16 |
| 2 | 2 | J1939, S-CAN উচ্চ | 6 |
| 9 | 9 | জে১৯৩৯,S-CAN কম | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
কখনো কখনো,পিনআউট (ওয়্যারিং চিত্র) করতে পারেননীচের মতই হবে।
RP1226 পুরুষ সংযোগকারী এবং RP1226 মহিলা সংযোগকারী মধ্যে তারের বাহু সম্পূর্ণরূপে তারযুক্ত। এই তারের বাহুতে 20AWG এর 14 টি তার রয়েছে।
OBD2 মহিলা সংযোজকের 6 টি পিন তারযুক্ত।RP1226 পুরুষ সংযোগকারী এবং OBD2 মহিলা সংযোগকারী মধ্যে তারের বাহুতে 20AWG এর 6 টি তার রয়েছে।
| RP1226 পুরুষ | RP1226 মহিলা | সিগন্যাল | OBD2 মহিলা |
| 8 | 8 | মাটি | ৪ অথবা ৫ |
| 1 | 1 | ব্যাটারি | 16 |
| 2 | 2 | J1939, S-CAN উচ্চ | 6 |
| 9 | 9 | জে১৯৩৯,S-CAN কম | 14 |
| 6 | 6 | J1708, CAN উচ্চ | 12 |
| 13 | 13 | J1708, CAN কম | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)এছাড়াও গ্রাহকদের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
প্রয়োগ
টিএমসি (এটিএর প্রযুক্তি ও রক্ষণাবেক্ষণ কাউন্সিল) প্রস্তাবিত অনুশীলন আরপি 1226 মেসেজিং স্ট্যান্ডার্ডাইজেশনের মতে, কিছু 2019 এবং নতুন ভারী ট্রাক যেমন কেনওয়ার্থ, পিটারবিল্ট, ভলভো,উত্তর আমেরিকার ম্যাক এবং ফ্রেইটলাইনার ড্রাইভারের পাশে ড্যাশবোর্ডের পিছনে ক্যাবিনে একটি আনুষাঙ্গিক সংযোগকারী দিয়ে সজ্জিতট্রাকের মালিক আরো তথ্যের জন্য কার্ডিও বিল্ডারের ম্যানুয়ালটি দেখতে পারেন।
ELD (ইলেকট্রনিক লগিং ডিভাইস), টেলিম্যাটিক ডিভাইস বা অন্যান্য পরে বাজারে ডিভাইস যা J1939, CAN বা J1708 থেকে তথ্য প্রয়োজন এই RP1226 আনুষাঙ্গিক সংযোগকারী সংযুক্ত করা উচিত। অন্যথায়,সংযোগগুলি গ্যারান্টিযুক্ত নাও হতে পারে.
যদি আপনার কাছে একটি OBD2 16-পিন পোর্ট সহ একটি ডিভাইস থাকে এবং আপনি এটিকে 14-পিন RP1226 আনুষাঙ্গিক সংযোগকারী দিয়ে সজ্জিত একটি ট্রাকের সাথে সংযুক্ত করতে চান তবে এই ক্যাবলটি প্রয়োজন।
ট্রাকের মধ্যে শুধুমাত্র একটি RP1226 আনুষাঙ্গিক সংযোগকারী আছে. আপনি OBD2 ডিভাইস সংযুক্ত করা হয় পরে RP1226 আনুষাঙ্গিক সংযোগকারী উপলব্ধ রাখতে চান,এই স্প্লিটার Y তারের একটি ভাল পছন্দ.
