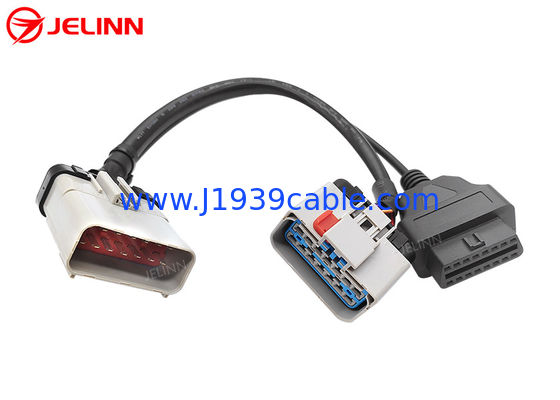

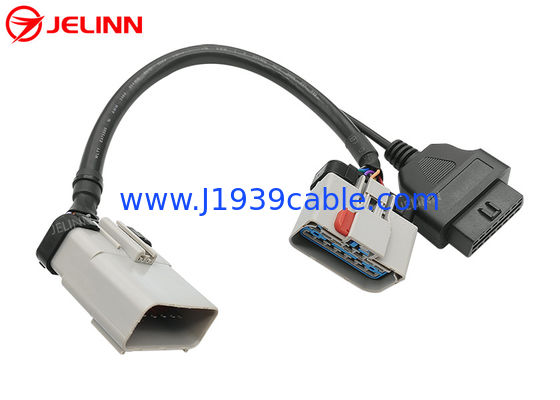

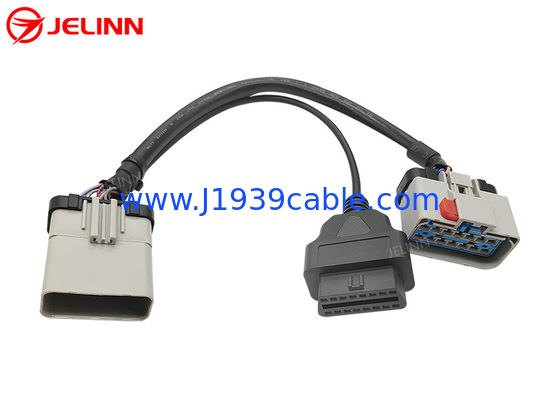

RP1226 গ্রে 14 পিন পুরুষ থেকে RP1226 মহিলা এবং 16 পিন OBD2 OBDII মহিলা স্প্লিটার Y কেবল
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| RP1226 পুরুষ সংযোগকারী: | Aptiv 54201416 এর সমতুল্য | RP1226 মহিলা সংযোগকারী: | Aptiv 54201412 এর সমতুল্য |
|---|---|---|---|
| যোগাযোগ টার্মিনাল: | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা | যোগাযোগ প্রতিরোধ: | সর্বোচ্চ ৩ ওহম |
| অন্তরণ প্রতিরোধের: | 5M ওহম মিনিট | কাজ তাপমাত্রা: | −30℃ ~ +100℃ |
| লক্ষণীয় করা: | RP1226 থেকে OBD2,RP1226 থেকে OBD2 তার,RP1226 থেকে OBD2 Y তার |
||
RP1226 গ্রে 14 পিন পুরুষ থেকে RP1226 মহিলা এবং 16 পিন OBD2 OBDII মহিলা স্প্লিটার Y কেবল
স্পেসিফিকেশন
| RP1226 পুরুষ সংযোগকারী | Aptiv 54201416 এর সমতুল্য |
| RP1226 মহিলা সংযোগকারী | Aptiv 54201412 এর সমতুল্য |
| OBD2 মহিলা সংযোগকারী | স্ট্যান্ডার্ড |
| তার | 20AWG, খাঁটি তামা |
| RP1226 পুরুষ সংযোগকারী উপাদান | PA66 + গ্লাস ফাইবার |
| এর উপাদানOBD2 মহিলা সংযোগকারী | PA66 + গ্লাস ফাইবার |
| পিনআউট (তারের ডায়াগ্রাম) | কাস্টমাইজড |
| তারের দৈর্ঘ্য | 33 সেমি (13 ইঞ্চি) বা কাস্টমাইজড |
| পিন বা টার্মিনাল | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা |
| যোগাযোগ প্রতিরোধ | সর্বোচ্চ ৩ ওহম |
| অন্তরণ প্রতিরোধের | 5M ওহম মিনিট। |
| কাজ তাপমাত্রা | −30℃ ~ +100℃ |
| পরীক্ষামূলক | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং |
| ওয়ারেন্টি | 1 বছর |
পিনআউট (তারের ডায়াগ্রাম)
সাধারণভাবে বলতে গেলে, পিনআউট (ওয়্যারিং ডায়াগ্রাম) নীচের মতো হতে পারে।
RP1226 পুরুষ সংযোগকারী এবং RP1226 মহিলা সংযোগকারীর মধ্যে তারের হাত সম্পূর্ণ তারযুক্ত।এই তারের আর্মটিতে 20AWG এর 14টি তার রয়েছে।
OBD2 মহিলা সংযোগকারীর 4টি পিন তারযুক্ত।সম্পূর্ণভাবে তারযুক্ত।RP1226 পুরুষ সংযোগকারী এবং OBD2 মহিলা সংযোগকারীর মধ্যে কেবল আর্মটিতে 20AWG এর 4টি তার রয়েছে।
| RP1226 পুরুষ | RP1226 মহিলা | সংকেত | OBD2 মহিলা |
| 8 | 8 | স্থল | 4 বা 5 |
| 1 | 1 | ব্যাটারির ক্ষমতা | 16 |
| 2 | 2 | J1939, S-CAN উচ্চ | 6 |
| 9 | 9 | J1939,S-CAN কম | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
মাঝে মাঝে,পিনআউট (তারের ডায়াগ্রাম) পারেনএছাড়াও নীচের মত হতে হবে.
RP1226 পুরুষ সংযোগকারী এবং RP1226 মহিলা সংযোগকারীর মধ্যে তারের হাত সম্পূর্ণ তারযুক্ত।এই তারের আর্মটিতে 20AWG এর 14টি তার রয়েছে।
OBD2 মহিলা সংযোগকারীর 6 টি পিন তারযুক্ত।সম্পূর্ণভাবে তারযুক্ত।RP1226 পুরুষ সংযোগকারী এবং OBD2 মহিলা সংযোগকারীর মধ্যে কেবল আর্মটিতে 20AWG এর 6টি তার রয়েছে।
| RP1226 পুরুষ | RP1226 মহিলা | সংকেত | OBD2 মহিলা |
| 8 | 8 | স্থল | 4 বা 5 |
| 1 | 1 | ব্যাটারি | 16 |
| 2 | 2 | J1939, S-CAN উচ্চ | 6 |
| 9 | 9 | J1939,S-CAN কম | 14 |
| 6 | 6 | J1708, ক্যান উচ্চ | 12 |
| 13 | 13 | J1708, CAN কম | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)এছাড়াও গ্রাহকদের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
আবেদন
TMC (ATA-এর প্রযুক্তি এবং রক্ষণাবেক্ষণ কাউন্সিল) প্রস্তাবিত অনুশীলন RP1226 মেসেজিং স্ট্যান্ডার্ডাইজেশন অনুসারে, কিছু 2019 এবং উত্তর আমেরিকায় কেনওয়ার্থ, পিটারবিল্ট, ভলভো, ম্যাক এবং ফ্রেইটলাইনারের মতো নতুন ভারী ট্রাকগুলি চালকের পাশে থাকা ক্যাবে একটি আনুষঙ্গিক সংযোগকারী দিয়ে সজ্জিত। ড্যাশের পিছনে, ফিউজ প্যানেলের কাছে।ট্রাকের মালিক আরও তথ্যের জন্য বডি বিল্ডার ম্যানুয়াল পরীক্ষা করতে পারেন।
ELD (ইলেক্ট্রনিক লগিং ডিভাইস), টেলিমেটিক্স ডিভাইস বা অন্যান্য আফটারমার্কেট ডিভাইস যেগুলির জন্য J1939, CAN বা J1708 থেকে ডেটা প্রয়োজন এই RP1226 অ্যাকসেসরি কানেক্টরের সাথে সংযুক্ত থাকতে হবে৷অন্যথায়, সংযোগগুলি নিশ্চিত হতে পারে না।
আপনার যদি একটি OBD2 16-পিন পোর্ট সহ একটি ডিভাইস থাকে এবং আপনি এটিকে 14-পিন RP1226 আনুষঙ্গিক সংযোগকারী দিয়ে সজ্জিত একটি ট্রাকের সাথে সংযুক্ত করতে চান, এই তারের প্রয়োজন৷
ট্রাকে শুধুমাত্র একটি RP1226 আনুষঙ্গিক সংযোগকারী আছে।OBD2 ডিভাইস সংযুক্ত হওয়ার পরে আপনি যদি RP1226 অ্যাকসেসরি কানেক্টরটি উপলব্ধ রাখতে চান, তাহলে এই স্প্লিটার Y কেবলটি একটি ভাল পছন্দ।
