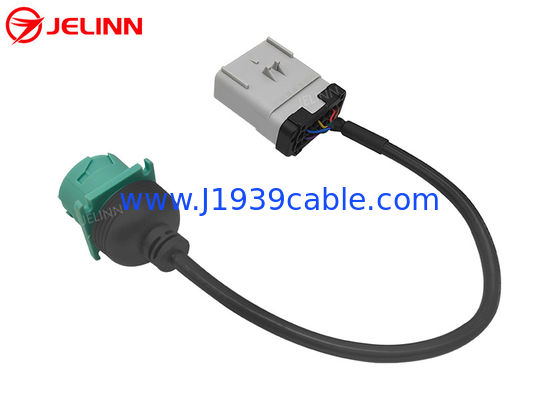

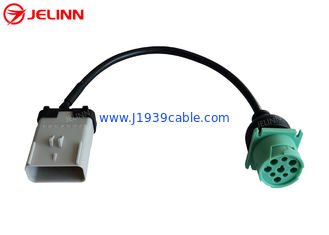

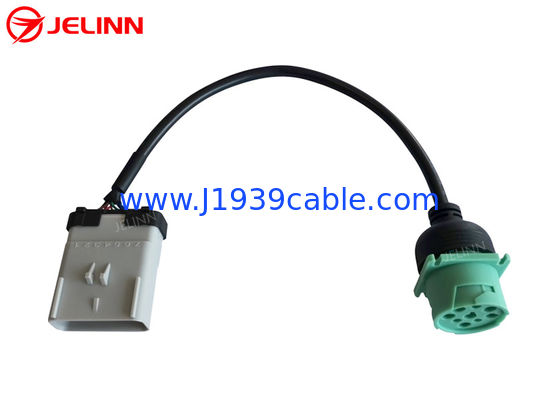

RP1226 গ্রে 14 পিন পুরুষ থেকে সবুজ টাইপ 2 SAE ডয়েচ 9 পিন J1939 মহিলা ট্রাক কেবল
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| RP1226 পুরুষ সংযোগকারী: | Aptiv 54201416 এর সমতুল্য | তার: | 20AWG, খাঁটি তামা |
|---|---|---|---|
| J1939 মহিলা আধার: | Deutsch HD10-9-1939P-P080 এর সমতুল্য | 9-পিন J1939 মহিলা প্লাগের রঙ: | সবুজ |
| পিন বা টার্মিনাল: | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা | ভোল্টেজ পরীক্ষা করা: | DC300V 5M ওহম/10ms |
| লক্ষণীয় করা: | RP1226 থেকে 9 পিন,RP1226 ELD কেবল,RP1226 থেকে J1939 |
||
RP1226 গ্রে 14 পিন পুরুষ থেকে সবুজ টাইপ 2 SAE ডয়েচ 9 পিন J1939 মহিলা ট্রাক কেবল
স্পেসিফিকেশন
| RP1226 পুরুষ সংযোগকারী | Aptiv 54201416 এর সমতুল্য |
| 9-পিন J1939 মহিলা সংযোগকারী | Deutsch HD10-9-1939P-P080 এর সমতুল্য |
| 9-পিন J1939 মহিলা প্লাগের প্রকার | টাইপ 2 |
| 9-পিন J1939 মহিলা প্লাগের রঙ | সবুজ |
| তার | 20AWG, খাঁটি তামা |
| RP1226 পুরুষ সংযোগকারী উপাদান | PA66 + গ্লাস ফাইবার |
| এর উপাদান9-পিনJ1939 মহিলা প্লাগ | PA66 + গ্লাস ফাইবার |
| পিনআউট (তারের ডায়াগ্রাম) | কাস্টমাইজড |
| তারের দৈর্ঘ্য | 30 সেমি (12 ইঞ্চি) বা কাস্টমাইজড |
| পিন বা টার্মিনাল | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা |
| যোগাযোগ প্রতিরোধ | সর্বোচ্চ ৩ ওহম |
| অন্তরণ প্রতিরোধের | 5M ওহম মিনিট। |
| কাজ তাপমাত্রা | −25℃ ~ +85℃ |
| পরীক্ষামূলক | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| ওয়ারেন্টি | 1 বছর |
পিনআউট (তারের ডায়াগ্রাম)
সাধারণভাবে বলতে গেলে, পিনআউট (ওয়্যারিং ডায়াগ্রাম) নীচের মতো হতে পারে।
প্রতিটি সংযোগকারীর 4টি পিন তারযুক্ত।তারের মধ্যে 20AWG এর 4টি তার রয়েছে।
| RP1226 পুরুষ | সংকেত | 9 পিন J1939 মহিলা |
| 8 | স্থল | ক |
| 1 | ব্যাটারির ক্ষমতা | খ |
| 2 | J1939, S-CAN উচ্চ | গ |
| 9 | J1939,S-CAN কম | ডি |
মাঝে মাঝে,পিনআউট (তারের ডায়াগ্রাম) পারেনএছাড়াও নীচের মত হতে হবে.
প্রতিটি সংযোগকারীর 6টি পিন তারযুক্ত।তারের মধ্যে 20AWG এর 6টি তার রয়েছে।
| RP1226 পুরুষ | সংকেত | 9 পিন J1939 মহিলা |
| 8 | স্থল | ক |
| 1 | ব্যাটারি | খ |
| 2 | J1939, S-CAN উচ্চ | গ |
| 9 | J1939,S-CAN কম | ডি |
| 6 | J1708, ক্যান উচ্চ | চ |
| 13 | J1708, CAN কম | জি |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)এছাড়াও গ্রাহকদের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
আবেদন
TMC (ATA-এর প্রযুক্তি এবং রক্ষণাবেক্ষণ কাউন্সিল) প্রস্তাবিত অনুশীলন RP1226 মেসেজিং স্ট্যান্ডার্ডাইজেশন অনুসারে, কিছু 2019 এবং উত্তর আমেরিকায় কেনওয়ার্থ, পিটারবিল্ট, ভলভো, ম্যাক এবং ফ্রেইটলাইনারের মতো নতুন ভারী ট্রাকগুলি চালকের পাশে থাকা ক্যাবে একটি আনুষঙ্গিক সংযোগকারী দিয়ে সজ্জিত। ড্যাশের পিছনে, ফিউজ প্যানেলের কাছে।ট্রাকের মালিক আরও তথ্যের জন্য বডি বিল্ডার ম্যানুয়াল পরীক্ষা করতে পারেন।
ELD (ইলেক্ট্রনিক লগিং ডিভাইস), টেলিমেটিক্স ডিভাইস বা অন্যান্য আফটারমার্কেট ডিভাইস যেগুলির জন্য J1939, CAN বা J1708 থেকে ডেটা প্রয়োজন এই RP1226 অ্যাকসেসরি কানেক্টরের সাথে সংযুক্ত থাকতে হবে৷অন্যথায়, সংযোগগুলি নিশ্চিত হতে পারে না।
আপনার যদি 9-পিন J1939 পোর্ট সহ একটি ডিভাইস থাকে এবং আপনি এটিকে 14-পিন RP1226 অ্যাকসেসরি কানেক্টর দিয়ে সজ্জিত একটি ট্রাকের সাথে সংযোগ করতে চান, তাহলে আপনাকে এই কেবলটি ব্যবহার করতে হবে।
