কার স্ক্যানার OBD2 ওয়াই কেবল, মহিলা বিএমডাব্লিউ ডায়াগনস্টিক কেবেল ই এম ওডম সার্ভিস

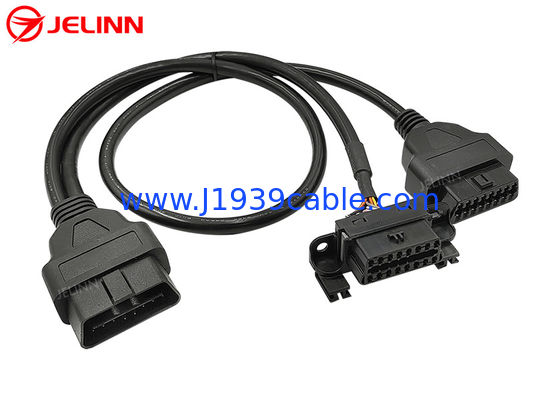

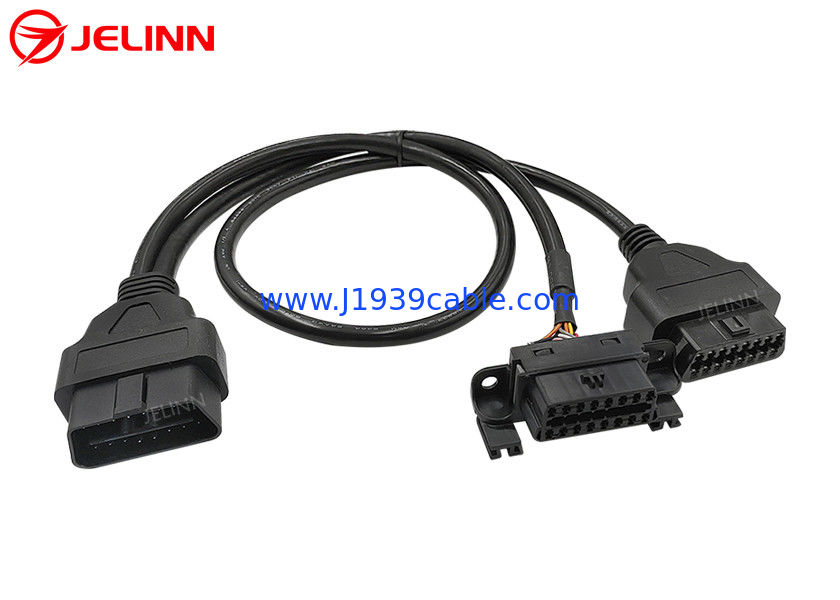

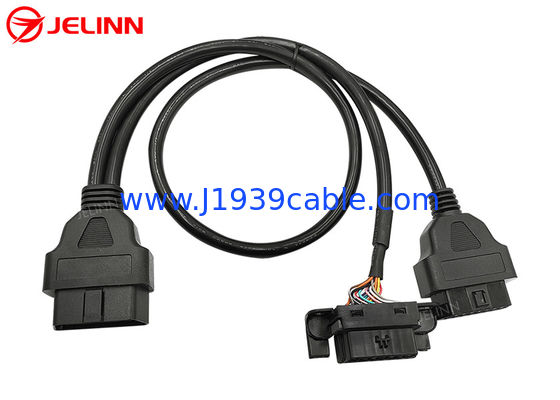

OBD2 OBDII পুরুষ থেকে BMW OBD2 মহিলা এবং OBD2 মহিলা স্প্লিটার Y ক্যাবল


স্পেসিফিকেশন


এটি একটি Y ক্যাবল যার তিনটি প্রান্তে একটি OBD2 পুরুষ প্লাগ, একটি প্রতিস্থাপন BMW OBD2 মহিলা সংযোগকারী এবং একটি সাধারণ OBD2 মহিলা সংযোগকারী রয়েছে।

সাধারণ OBD2 OBDII J1962 মহিলা সংযোগকারীটি মানসম্মত সহ্যযোগ্য কেইটি টার্মিনাল সহ,যা পরীক্ষার বা ডায়াগনস্টিক পরিবেশের জন্য বেশি উপযুক্ত যেখানে ডিভাইসগুলি প্রায়শই প্লাগ ইন এবং প্লাগ আউট করা হয়.




OBD2 OBDII পুরুষ প্লাগের মাঝখানে বেফলে একটি ফাঁক রয়েছে। এই ধরণের OBD2 পুরুষ প্লাগটি 24V / 12V যানবাহনের OBD2 মহিলা পোর্টে সংযুক্ত করা যেতে পারে।

16-পিন OBD2 OBDII মহিলা এবং পুরুষ সংযোগকারীগুলির শেষের দিকে ওভারমোল্ড প্লাস্টিকের ইনজেকশন অংশটি কেবলটি সোজা করে তোলে।

পিন অ্যাসাইনমেন্ট বা পিন আউট

পিন অ্যাসাইনমেন্ট বা পিন আউট এরকম হতে পারেঃ


এই পিন আউট হিসাবে, OBD2 OBDII পুরুষ এবং মহিলা সংযোগকারীগুলির পিন 4 এবং পিন 5 একটি সংক্ষিপ্ত তারের সাথে একসাথে সংযুক্ত করা হয়। প্রধান তারের কালো তারটি পিন 4 বা পিন 5 এর সাথে সংযুক্ত করা হয়।এখানে ৯ টি পিন আছে, কিন্তু OBD2 পুরুষ প্লাগ থেকে সাধারণ OBD2 মহিলা সংযোগকারী থেকে তারের মধ্যে 26AWG এর 8 টি তার রয়েছে।তাই আছে 16 তারের 26AWG এর তারের থেকে OBD2 পুরুষ প্লাগ বিএমডব্লিউ OBD2 মহিলা সংযোগকারী.

পিন অ্যাসাইনমেন্ট বা পিন আউটও এরকম হতে পারেঃ

এই পিন আউট হিসাবে, সব 16 পিন OBD2 OBD পুরুষ এবং মহিলা সংযোগকারী তারযুক্ত হয়, তাই উভয় বৃত্তাকার তারের মধ্যে 26AWG 16 তার আছে।


প্রয়োগ

এই Y তারের সংযোগ করতে ব্যবহৃত হয়টেলিম্যাটিক, আইওভি ডিভাইস, ফ্লিট ম্যানেজমেন্ট ডিভাইস, ওবিডি 2 জিপিএস ট্র্যাকার, ইসিইউ টিউনিং সরঞ্জাম বা গাড়ির পারফরম্যান্স টিউনিং সরঞ্জামগুলি যানবাহনের ওবিডি 2 মহিলা ডায়াগনস্টিক পোর্টে।

এই OBD2 OBDII Y ক্যাবলটি একাধিক টেলিমেটিক বা আইওভি ডিভাইসের পোর্ট স্থানান্তর বা সংযোগের অনুমতি দেয়। Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. প্রতিস্থাপন বিএমডব্লিউ OBD2 মহিলা সংযোগকারী Y শেষের এক প্রান্তে গাড়ির OBD2 মহিলা ডায়াগনস্টিক পোর্টের মূল অবস্থানে ফিরে ইনস্টল করুন।তারপর আপনি Y শেষ অন্য প্রান্তে সাধারণ OBD2 মহিলা সংযোগকারী একটি টেলিমেটিক্স বা IoV ডিভাইস সংযোগ করতে পারেন. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureযদি আপনি প্রতিস্থাপন বিএমডব্লিউ OBD2 মহিলা সংযোগকারী উপলব্ধ ছেড়ে এবং তারপর সাধারণ OBD2 মহিলা সংযোগকারী সংযুক্ত টেলিমেটিক বা IoV ডিভাইস লুকান,তারপর কেউ জানবে না যে আপনি প্যানেল খুলুন ছাড়া এই ডিভাইস ইনস্টল করেছেন.
