পণ্যের বিবরণ:
প্রদান:
|
| ওবিডি 2 পুরুষ প্লাগের পিন: | তামা, নিকেল-ধাতুপট্টাবৃত বা স্বর্ণ-ধাতুপট্টাবৃত | ওবিডি 2 মহিলা সংযোজকের টার্মিনাল: | তামা, নিকেল-ধাতুপট্টাবৃত বা স্বর্ণ-ধাতুপট্টাবৃত |
|---|---|---|---|
| পরীক্ষামূলক: | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং | তার: | 26awg, খাঁটি তামা |
| ওবিডি 2 পুরুষ প্লাগের ওভারমোল্ড: | ডান কোণ 90-ডিগ্রি | ওভারমোল্ডড অংশের উপাদান: | পিভিসি |
| বিশেষভাবে তুলে ধরা: | OBD স্প্লিটার,OBDII স্প্লিটার ক্যাবল,J1962 Y স্প্লিটার |
||

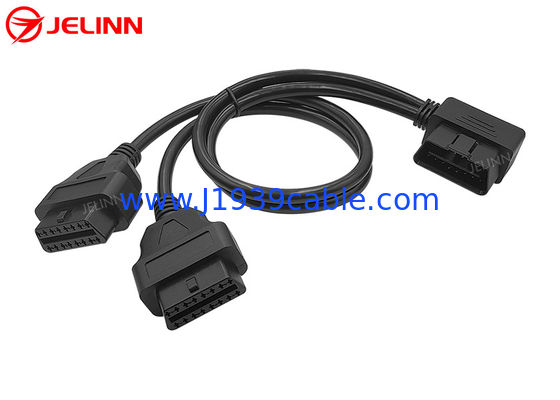

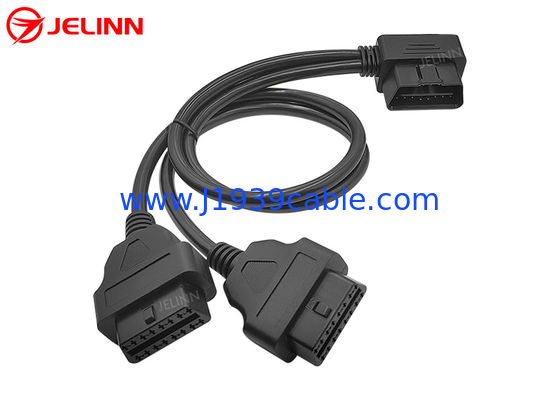

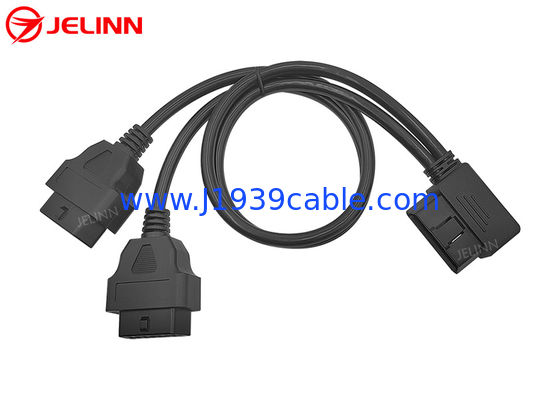

OBD2 OBDII 16 পিন ডান কোণ পুরুষ থেকে ডাবল মহিলা বৃত্তাকার বিভক্ত Y তারের
স্পেসিফিকেশন
| OBD2 পুরুষ প্লাগ | স্ট্যান্ডার্ড |
| OBD2 পুরুষ প্লাগের পিন | তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত |
| OBD2 পুরুষ প্লাগের ওভারমোল্ড | ডান কোণ ৯০ ডিগ্রি |
| OBD2 মহিলা সংযোগকারী | স্ট্যান্ডার্ড |
| OBD2 মহিলা সংযোগকারীগুলির টার্মিনাল | তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত |
| OBD2 মহিলা সংযোগকারীগুলির ওভারমোল্ড | সোজা |
| ওভারমোল্ড অংশের উপাদান | পিভিসি |
| তারের আকৃতি | গোলাকার |
| তারের | 26AWG, খাঁটি তামা |
| OBD2 পুরুষ এবং মহিলা সংযোগকারীগুলির উপাদান | PA66 |
| পিন অ্যাসাইনমেন্ট বা পিন আউট | কাস্টমাইজড |
| তারের দৈর্ঘ্য | কাস্টমাইজড |
| যোগাযোগ প্রতিরোধের | সর্বোচ্চ ৩ ওহম। |
| আইসোলেশন প্রতিরোধের | ৫ এম ওহম মিনিট। |
| কাজের তাপমাত্রা | -২৫°সি ~ +৮৫°সি |
| পরীক্ষা | ১০০% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| গ্যারান্টি | ১ বছর |
এটি একটি Y ক্যাবল যার তিনটি প্রান্তে একটি OBD2 পুরুষ প্লাগ এবং দুটি OBD2 মহিলা সংযোগকারী রয়েছে।
OBD2 OBDII মহিলা সংযোগকারীটি উচ্চ মানের সহ্যযোগ্য টার্মিনাল সহ,যা পরীক্ষার বা ডায়াগনস্টিক পরিবেশে আরও উপযুক্ত যেখানে ডিভাইসগুলি (OBD2 মহিলা সংযোগকারী সংযুক্ত) প্রায়শই প্লাগ ইন এবং প্লাগ আউট করা হয়.
16-পিন ওবিডি 2 ওবিডিআইআই মহিলা সংযোগকারীগুলির শেষের দিকে ওভারমোল্ড প্লাস্টিকের ইনজেকশন অংশটি কেবলটি সোজা করে তোলে।
পিন অ্যাসাইনমেন্ট বা পিন আউট
পিন অ্যাসাইনমেন্ট বা পিন আউট এরকম হতে পারেঃ
| OBD2 পুরুষ প্লাগ | OBD2 মহিলা সংযোগকারী 1 | OBD2 মহিলা সংযোগকারী 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
এই পিন আউট হিসাবে, উভয় বৃত্তাকার তারের কালো তারগুলি পিন 5 এর সাথে সংযুক্ত রয়েছে। সেখানে 8 টি পিন তারযুক্ত রয়েছে, তাই উভয় বৃত্তাকার তারের মধ্যে 26AWG এর 8 টি তার রয়েছে।
পিন অ্যাসাইনমেন্ট বা পিন আউটও এরকম হতে পারেঃ
| OBD2 পুরুষ প্লাগ | OBD2 মহিলা সংযোগকারী 1 | OBD2 মহিলা সংযোগকারী 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
এই পিন আউট হিসাবে, সব 16 পিন OBD2 OBD পুরুষ এবং মহিলা সংযোগকারী তারযুক্ত হয়, তাই উভয় বৃত্তাকার তারের মধ্যে 26AWG 16 তার আছে।
প্রয়োগ
এই Y তারের সংযোগ করতে ব্যবহৃত হয়টেলিম্যাটিক, এমটিএম ডিভাইস, আইওভি (ইন্টারনেট অব ভেহিকলস) ডিভাইস, ফ্লিট ম্যানেজমেন্ট ডিভাইস, ওবিডি 2 জিপিএস ট্র্যাকার বা গাড়ির পারফরম্যান্স টিউনিং সরঞ্জামগুলি যানবাহনের ওবিডি 2 মহিলা ডায়াগনস্টিক পোর্টগুলিতে।
প্রতিটি গাড়িতে শুধুমাত্র একটি OBD2 মহিলা ডায়াগনস্টিক পোর্ট রয়েছে। যদি আপনি একটি গাড়ির OBD2 পুরুষ পোর্টগুলির সাথে দুটি টেলিম্যাটিক বা আইওভি ডিভাইস সংযোগ করতে চান,এই OBD2 OBDII পুরুষ থেকে দ্বৈত মহিলা বিভাজক Y ক্যাবল এই কাজ করতে সাহায্য করতে পারেন. এই Y ক্যাবলটি মূল OBD2 মহিলা ডায়াগনস্টিক পোর্টকে বিভক্ত করে। গাড়ির OBD2 মহিলা ডায়াগনস্টিক পোর্টে এই স্প্লিটার Y ক্যাবলের OBD2 পুরুষ প্লাগটি সন্নিবেশ করান।টেলিমেটিক বা আইওভি ডিভাইসগুলি গাড়ির ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন (12V বা 24V). এটি গুরুত্বপূর্ণ! ইঞ্জিন বন্ধ করুন এবং তারপর এই দুটি টেলিমেটিক বা আইওভি ডিভাইসগুলিকে যথাক্রমে দুটি OBD2 মহিলা সংযোগকারীগুলিতে সংযুক্ত করুন।
এই ক্যাবলটি OBD2 ডায়াগনস্টিক ডিভাইস বা স্ক্যানার বাত্রুটি কোড পাঠক.
একটি অনুসন্ধান পাঠানো
আপনি যদি আমাদের ওয়েবসাইটে OBD2 OBDII, 9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারীগুলি খুঁজে না পান বা খুঁজে বের করার সময় না পান, তবে আমাদের OBD2 OBDII,9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারী আপনি দ্বারা প্রয়োজনএকটি অনুসন্ধান পাঠানো(যদি আপনার কাছে ছবি থাকে তবে দয়া করে এটি অনুসন্ধানে সংযুক্ত করুন) আমরা আপনার জন্য যে কোনও OBD2 OBDII, 9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারীগুলি কাস্টমাইজ করতে পারি।
