পণ্যের বিবরণ:
প্রদান:
|
| ওবিডি 2 পুরুষ প্লাগের পিন: | তামা, নিকেল-ধাতুপট্টাবৃত বা স্বর্ণ-ধাতুপট্টাবৃত | ওবিডি 2 মহিলা সংযোজকের টার্মিনাল: | তামা, নিকেল-ধাতুপট্টাবৃত বা স্বর্ণ-ধাতুপট্টাবৃত |
|---|---|---|---|
| পরীক্ষামূলক: | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং | তার: | 26awg, খাঁটি তামা |
| বিশেষভাবে তুলে ধরা: | OBD2 Y তারের,J1962 Y তারের,OBDII স্প্লিটার ফ্ল্যাট তার |
||

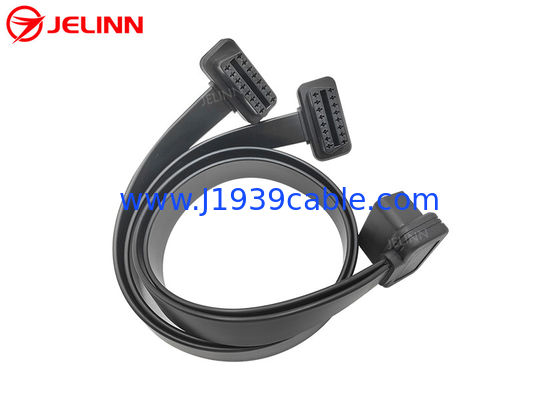

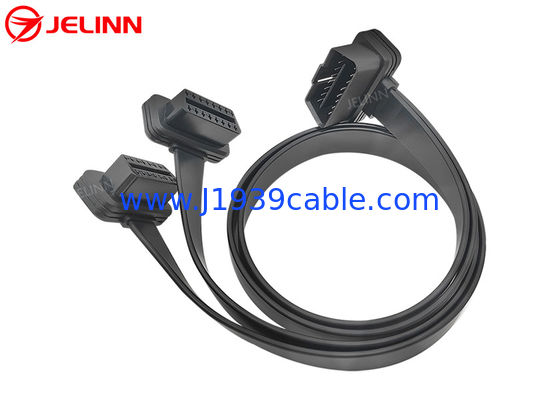

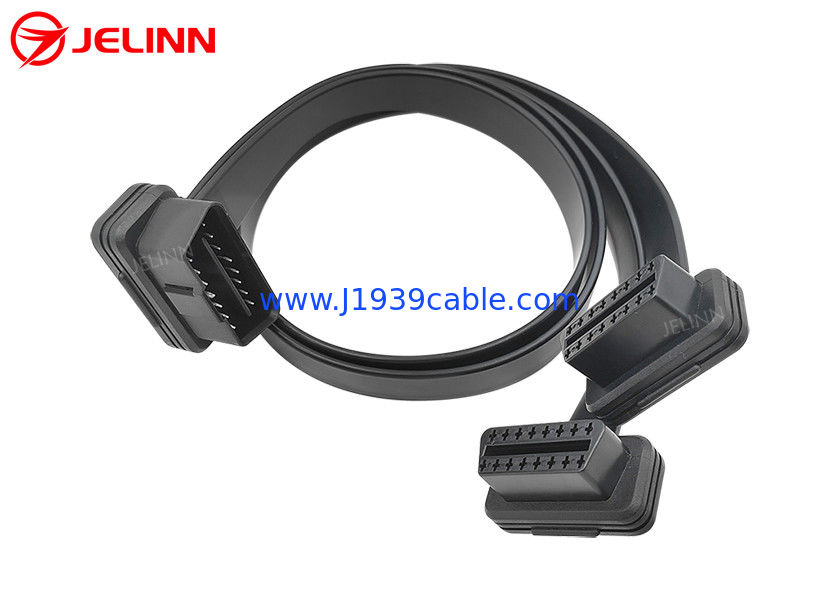

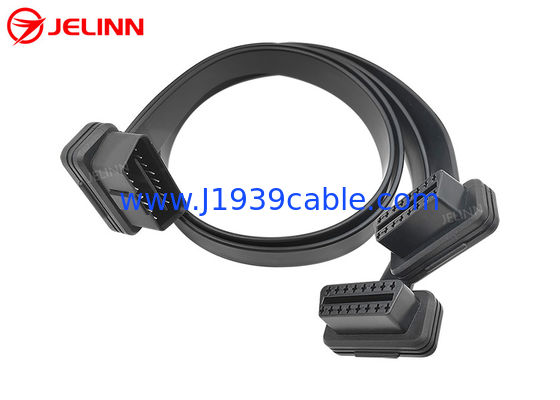

OBD2 OBDII J1962 ডান কোণ পুরুষ 24V থেকে ডাবল মহিলা ফ্ল্যাট Y ক্যাবল
স্পেসিফিকেশন
| OBD2 পুরুষ প্লাগ | স্ট্যান্ডার্ড, 12V / 24V |
| OBD2 পুরুষ প্লাগের পিন | তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত |
| OBD2 পুরুষ প্লাগের ওভারমোল্ড | পাতলা নকশা, ডান কোণ 90 ডিগ্রী |
| OBD2 মহিলা সংযোগকারী | স্ট্যান্ডার্ড |
| OBD2 মহিলা সংযোগকারীগুলির টার্মিনাল | তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত |
| OBD2 মহিলা সংযোজকের ওভারমোল্ড | পাতলা নকশা, ডান কোণ 90 ডিগ্রী |
| ওভারমোল্ড অংশের উপাদান | পিভিসি |
| তারের আকৃতি | খালি, পাতলা |
| তারের | 26AWG, খাঁটি তামা |
| OBD2 পুরুষ এবং মহিলা সংযোগকারীগুলির উপাদান | PA66 |
| পিন অ্যাসাইনমেন্ট বা পিন আউট | কাস্টমাইজড |
| তারের দৈর্ঘ্য | কাস্টমাইজড |
| যোগাযোগ প্রতিরোধের | সর্বোচ্চ ৩ ওহম। |
| আইসোলেশন প্রতিরোধের | ৫ এম ওহম মিনিট। |
| কাজের তাপমাত্রা | -২৫°সি ~ +৮৫°সি |
| পরীক্ষা | ১০০% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| গ্যারান্টি | ১ বছর |
এটি একটি Y ক্যাবল যার তিনটি প্রান্তে একটি OBD2 পুরুষ প্লাগ এবং দুটি OBD2 মহিলা সংযোগকারী রয়েছে।
OBD2 OBDII পুরুষ প্লাগের মাঝখানে বেফলে একটি ফাঁক রয়েছে। এই ধরণের OBD2 পুরুষ প্লাগটি 24V / 12V যানবাহনের OBD2 মহিলা পোর্টে সংযুক্ত করা যেতে পারে।
আমরা OBD2 OBDII মহিলা এবং পুরুষ সংযোগকারীদের শেষের জন্য বিভিন্ন ওভারমোল্ড তৈরি করতে পারি। If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, আমরা করতে পারেন এবং আমরা যুক্তিসঙ্গত চার্জ সঙ্গে আপনার জন্য একটি নতুন overmold করতে ক্ষমতা আছে. উপরন্তু, আমরা এমনকি এটি বিনামূল্যে করতে পারেন যতদিন অর্ডার পরিমাণ 5000 পিসি বা তার বেশি.
পিন অ্যাসাইনমেন্ট বা পিন আউট
পিন অ্যাসাইনমেন্ট বা পিন আউট এরকম হতে পারেঃ
| OBD2 পুরুষ প্লাগ | OBD2 মহিলা সংযোগকারী 1 | OBD2 মহিলা সংযোগকারী 2 |
| 2 | 2 | 2 |
| ৪+৫ | ৪+৫ | ৪+৫ |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
এই পিন আউট হিসাবে, OBD2 OBDII পুরুষ এবং মহিলা সংযোগকারীগুলির পিন 4 এবং পিন 5 একটি সংক্ষিপ্ত তারের সাথে একসাথে সংযুক্ত। উভয় প্রধান তারের কালো তারটি পিন 4 বা পিন 5 এর সাথে সংযুক্ত।এখানে ৯ টি পিন আছে, কিন্তু দুটি প্রধান তারের মধ্যে 26AWG এর 8 টি তার রয়েছে।
পিন অ্যাসাইনমেন্ট বা পিন আউটও এরকম হতে পারেঃ
| OBD2 পুরুষ প্লাগ | OBD2 মহিলা সংযোগকারী 1 | OBD2 মহিলা সংযোগকারী 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
এই পিন আউট হিসাবে, সব 16 পিন OBD2 OBD পুরুষ এবং মহিলা সংযোগকারী তারযুক্ত হয়, তাই উভয় প্রধান তারের মধ্যে 26AWG এর 16 তার আছে।
পিন বরাদ্দ বা পিন আউট এছাড়াও আপনার প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে. যদি আরো পিন সংযোগ করার প্রয়োজন নেই,আমরা প্রস্তাব আমরা শুধু আপনার প্রয়োজন প্রয়োজনীয় পিন সংযোগ এবং দাম কম হতে পারে কারণ কাঁচামাল এবং শ্রম খরচ কম.
প্রয়োগ
এই Y তারের সংযোগ করতে ব্যবহৃত হয়টেলিম্যাটিক, আইওভি ডিভাইস, ফ্লিট ম্যানেজমেন্ট ডিভাইস, ওবিডি২ জিপিএস ট্র্যাকার, ওবিডি২ সিএএন প্রোগ্রামিং টুলস, ইসিইউ টিউনিং টুলস বা গাড়ির পারফরম্যান্স টিউনিং টুলস যানবাহনের ১৬ পিন ওবিডি২ মহিলা ডায়াগনস্টিক পোর্টে।
প্রতিটি গাড়িতে শুধুমাত্র একটি OBD2 মহিলা ডায়াগনস্টিক পোর্ট রয়েছে। যদি আপনি একটি গাড়ির OBD2 পুরুষ পোর্টগুলির সাথে দুটি টেলিম্যাটিক বা আইওভি ডিভাইস সংযোগ করতে চান,এই OBD2 OBDII পুরুষ থেকে দ্বৈত মহিলা বিভাজক Y ক্যাবল এই কাজ করতে সাহায্য করতে পারেন. এই Y ক্যাবলটি মূল OBD2 মহিলা ডায়াগনস্টিক পোর্টকে বিভক্ত করে। গাড়ির OBD2 মহিলা ডায়াগনস্টিক পোর্টে এই স্প্লিটার Y ক্যাবলের OBD2 পুরুষ প্লাগটি সন্নিবেশ করান।টেলিমেটিক বা আইওভি ডিভাইসগুলি গাড়ির ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন (12V বা 24V)এটা গুরুত্বপূর্ণ!
কিছু গাড়িতে, OBD2 OBDII মহিলা ডায়াগনস্টিক পোর্টগুলি ঢাকনা দ্বারা আচ্ছাদিত।যদি আপনি সংযোগ এবং OBD2 টেলিমেটিক্স বা IoV ডিভাইস কিছু ইনস্টল করতে চান OBD2 OBDII মহিলা ডায়াগনস্টিক পোর্ট এই গাড়িরএই অ্যাপ্লিকেশনের জন্য এই ক্যাবলটি নিখুঁত। 16-পিন OBD2 OBDII মহিলা এবং পুরুষ সংযোগকারীগুলির শেষের দিকে ওভারমোল্ড প্লাস্টিকের ইনজেকশন অংশটি ক্যাবলটিকে 90 ডিগ্রি ডান কোণে বের করে দেয়।ওভারমোল্ড পাতলা নকশা এবং তারের সমতল এবং পাতলাএই বৈশিষ্ট্যগুলি এই ধরনের OBD2 টেলিমেটিক বা IoV ডিভাইসগুলিকে এই গাড়ির OBD2 OBDII মহিলা ডায়াগনস্টিক পোর্টে সংযুক্ত এবং ইনস্টল করা সহজ করে তোলে।আমরা একটি ওভারমোল্ড তৈরি করতে পারেন যা OBD2 পুরুষ প্লাগ মোট বেধ করে (আমরা একটি খুব পাতলা OBD2 পুরুষ প্লাগ আছে, বিশ্বের সবচেয়ে পাতলা এবং স্ট্যান্ডার্ড OBD2 পুরুষ প্লাগ) মাত্র 19 মিমি ওভারমোল্ডিং পরে।ওভারমোল্ডিংয়ের পরে 19 মিমি এই OBD2 পুরুষ প্লাগটি ভক্সওয়াগেন ক্যাডি সহ বেশিরভাগ গাড়ির ঢাকনা দ্বারা আচ্ছাদিত OBD2 OBDII মহিলা ডায়াগনস্টিক পোর্টে সন্নিবেশ করা যেতে পারে.
এই ক্যাবলটি OBD2 ডায়াগনস্টিক ডিভাইস বা স্ক্যানার বাত্রুটি কোড পাঠক(যথোপযুক্ত সফটওয়্যার দিয়ে) ।
একটি অনুসন্ধান পাঠানো
আপনি যদি আমাদের ওয়েবসাইটে OBD2 OBDII, 9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারীগুলি খুঁজে না পান বা খুঁজে বের করার সময় না পান, তবে আমাদের OBD2 OBDII,9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারী আপনি দ্বারা প্রয়োজনএকটি অনুসন্ধান পাঠানো(যদি আপনার কাছে ছবি থাকে তবে দয়া করে এটি অনুসন্ধানে সংযুক্ত করুন) আমরা আপনার জন্য যে কোনও OBD2 OBDII, 9-পিন J1939 বা 6-পিন J1708 তারের, অ্যাডাপ্টার বা সংযোগকারীগুলি কাস্টমাইজ করতে পারি।
