ডান কোণ সবুজ J1939 Deutsch 9-Pin মহিলা থেকে J1962 OBD2 16 পিন মহিলা কেবল

ডান কোণ সবুজ J1939 Deutsch 9-Pin মহিলা থেকে J1962 OBD2 16 পিন মহিলা কেবল

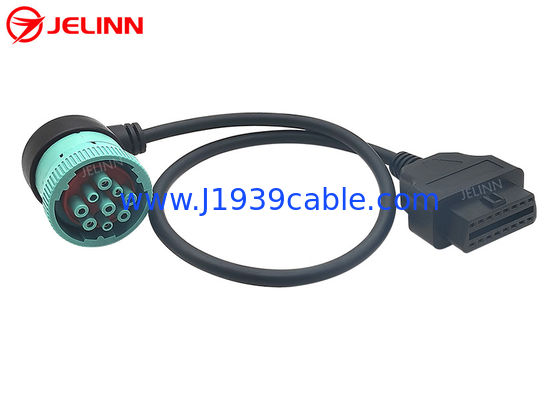

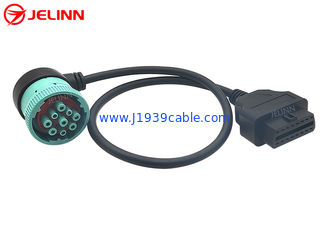

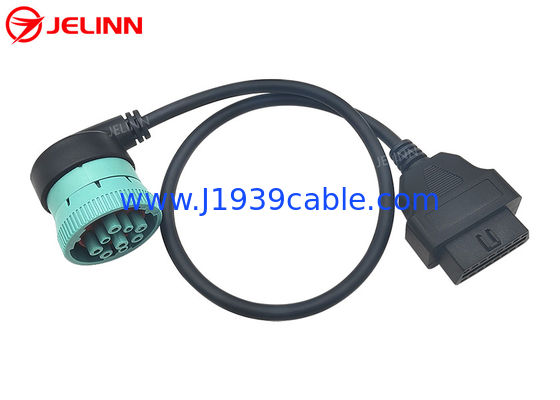

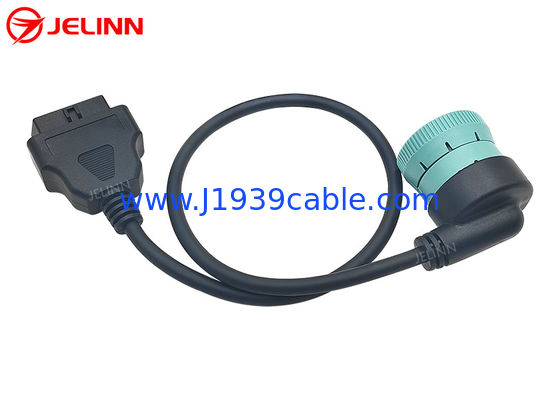

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

বড় ইমেজ :  ডান কোণ সবুজ J1939 Deutsch 9-Pin মহিলা থেকে J1962 OBD2 16 পিন মহিলা কেবল ভালো দাম

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: OEM
সাক্ষ্যদান: RoHS
মডেল নম্বার: J1939
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 100 PCS
মূল্য: Please email us for prices
প্যাকেজিং বিবরণ: PE ব্যাগ এবং তারপর বাক্স
ডেলিভারি সময়: 3-30 কার্যদিবসের
পরিশোধের শর্ত: টি / টি, পেওনার, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, এল / সি
যোগানের ক্ষমতা: প্রতি মাসে 50,000 পিসি
বিস্তারিত পণ্যের বর্ণনা
তার: 20AWG, খাঁটি তামা পিন অ্যাসাইনমেন্ট বা পিন আউট: কাস্টমাইজড
J1939 মহিলা প্লাগ: ডয়চ এইচডি 16-9-1939 এস-পি 080 এর সমতুল্য J1939 মহিলা প্লাগের প্রকার: টাইপ 2
জে 1939 মহিলা প্লাগের রঙ: সবুজ কাজের তাপমাত্রা: −25 ℃ ~ +85 ℃ ℃
বিশেষভাবে তুলে ধরা:

Deutsch J1939 থেকে OBDII কেবল

,

J1939 মহিলা থেকে OBD2 মহিলা কেবল

,

Deutsch 9 পিন মহিলা থেকে OBD2 মহিলা কেবল

ডান কোণ সবুজ J1939 Deutsch 9-পিন মহিলা থেকে J1962 OBD2 16 পিন মহিলা তারের



স্পেসিফিকেশন



J1939 মহিলা প্লাগ জার্মান HD16-9-1939S-P080 এর সমতুল্য
J1939 মহিলা প্লাগের ধরন টাইপ ২
J1939 মহিলা প্লাগের রঙ সবুজ
তারের 20AWG, খাঁটি তামা
J1939 প্লাগের উপাদান PA66 + গ্লাস ফাইবার
OBD2 OBDII প্লাগের উপাদান PA66
পিন অ্যাসাইনমেন্ট বা পিন আউট কাস্টমাইজড
তারের দৈর্ঘ্য কাস্টমাইজড
পিন বা টার্মিনাল তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত
যোগাযোগ প্রতিরোধের সর্বোচ্চ ৩ ওহম।
আইসোলেশন প্রতিরোধের ৫ এম ওহম মিনিট।
কাজের তাপমাত্রা -২৫°সি ~ +৮৫°সি
পরীক্ষা ১০০% উন্মুক্ত, সংক্ষিপ্ত এবং ভুল ক্যাবল টেস্টিং
টেস্টিং ভোল্টেজ DC300V 5M ওহম/10ms
গ্যারান্টি ১ বছর





জে ১৯৩৯জার্মান 9-পিনমহিলা প্লাগ সবুজ।J1939 মহিলা সকেটটির শেষটি ডান কোণ 90 ডিগ্রি, যা টেলিমেটিক ডিভাইসগুলি সংযুক্ত এবং ইনস্টল করার সময় কিছু স্থান সাশ্রয় করতে সহায়তা করতে পারে।



জে ১৯৩৯জার্মান 9 পিনমহিলা সংযোগকারী টাইপ 2, তাই তার পিন F পিন C এবং J মত ছোট ব্যাসার্ধ সঙ্গে হয়. টাইপ 2 J1939জার্মান 9 পিনমহিলা প্লাগ টাইপ 1 বা টাইপ 2 J1939 এর সাথে সামঞ্জস্যপূর্ণ হতে পারেজার্মান 9 পিনপুরুষ প্লাগ.

ডান কোণ সবুজ J1939 Deutsch 9-Pin মহিলা থেকে J1962 OBD2 16 পিন মহিলা কেবল 0




পিন অ্যাসাইনমেন্ট বা পিন আউট

সাধারণভাবে বলতে গেলে, পিন বরাদ্দ বা পিন আউট এই মত হবে (4 পিন সংযুক্ত করা হবে):


OBD2 মহিলা সিগন্যাল J1939 মহিলা
5 মাটি
16 ব্যাটারি বি
6 J1939, CAN-H সি
14 J1939, CAN-L ডি


কখনো কখনো,পিন বরাদ্দ বা পিন আউট এছাড়াও এই মত হতে পারে (6 পিনসংযুক্ত করা হবে):


OBD2 মহিলা সিগন্যাল J1939 মহিলা
5 মাটি
16 ব্যাটারি বি
6 J1939, CAN-H সি
14 J1939, CAN-L ডি
2 J1708-H এফ
10 J1708-L জি



কখনো কখনো,পিন বরাদ্দ বা পিন আউট এছাড়াও এই মত হতে পারে (6 পিনসংযুক্ত করা হবে):


OBD2 মহিলা সিগন্যাল J1939 মহিলা
5 মাটি
16 ব্যাটারি বি
6 J1939, CAN-H সি
14 J1939, CAN-L ডি
12 J1708-H এফ
13 J1708-L জি




৬ তারের ক্যাবলটিতে J1708 লাইনের জন্যও তারের অন্তর্ভুক্ত রয়েছে। যদি আপনার J1708 তারের প্রয়োজন না হয়,এটা তাদের সংযোগ না ভাল কারণ কখনও কখনও যোগ লাইন কিছু জিপিএস ট্র্যাকার অপারেশন হস্তক্ষেপ করতে পারেন.

আপনার প্রয়োজন অনুসারে পিন অ্যাসাইনমেন্ট বা পিন আউটও কাস্টমাইজ করা যায়।



প্রয়োগ

This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- ডাটা লাইনগুলি CAN +/- লাইনে সংযুক্ত এবং পাওয়ার এবং গ্রাউন্ড লাইনগুলিও সংযুক্ত।

সাধারণ অ্যাপ্লিকেশন হল সংযোগটেলিমেটিক্স, ফ্লিট ম্যানেজমেন্ট বা ট্রাকিং ডিভাইস যেমনঃজিপিএস ট্র্যাকারগুলি ভারী দায়িত্বের বাণিজ্যিক যানবাহনগুলির জন্য যা 9-পিন বৃত্তাকার ডয়চে সংযোগকারী রয়েছে। ট্র্যাকারের শক্তি সরবরাহের জন্য পাওয়ার লাইনগুলি যথাযথভাবে সংযুক্ত করা হয়।

এই ক্যাবলটি একটি OBD2 স্ক্যান সরঞ্জাম বা একটিত্রুটি কোড পাঠক(উপযুক্ত সফ্টওয়্যার সহ) বৃত্তাকার J1939 সংযোগকারী সংযোগ করতে। মনে রাখবেন যে বেশিরভাগ OBD2 সফ্টওয়্যার এবং স্ক্যানারগুলি পিআইডিগুলি পড়ার উপর ভিত্তি করে, যা একক পরামিতি।জে১৯৩৯ একটি পিজিএন ভিত্তিক প্রোটোকল, যেখানে প্রতিটি পিজিএন একাধিক পরামিতি ধারণ করে। আপনার স্ক্যান সরঞ্জামটি এই ক্যাবলটির সাথে কাজ করতে হলে পিজিএন পরিচালনা করতে সক্ষম হতে হবে।


একটি অনুসন্ধান পাঠানো

আপনি যদি আমাদের ওয়েবসাইটে J1939, OBD2 বা J1708 তারের, অ্যাডাপ্টার বা সংযোগকারীগুলি খুঁজে না পান বা সময় না পান তবে আমাদের জানাতে দ্বিধা করবেন না যে কোন J1939, OBD2 বা J1708 তার,অ্যাডাপ্টার বা সংযোগকারী আপনি দ্বারা প্রয়োজনএকটি অনুসন্ধান পাঠানো(যদি আপনার কাছে ছবি থাকে, তাহলে অনুগ্রহ করে এটি অনুসন্ধানে সংযুক্ত করুন)আপনার জন্য J1939, OBD2 বা J1708 ক্যাবল, অ্যাডাপ্টার বা সংযোগকারী।
