পণ্যের বিবরণ:
প্রদান:
|
| J1939 মহিলা সকেট: | ডয়চ এইচডি 16-9-1939 এস-পি 080 এর সমতুল্য | J1939 মহিলা সকেটের ধরণ: | টাইপ 2 |
|---|---|---|---|
| তার: | 20AWG, খাঁটি তামা | কাজের তাপমাত্রা: | −25 ℃ ~ +85 ℃ ℃ |
| পিন বা টার্মিনাল: | তামা, নিকেল-ধাতুপট্টাবৃত বা স্বর্ণ-ধাতুপট্টাবৃত | অন্তরণ প্রতিরোধের: | ৫ এম ওহম মিনিট। |
| বিশেষভাবে তুলে ধরা: | pt30 ফায়ার ডিভাইস,ইলেকট্রনিক লগিং ডিভাইস,pt30 আগুন |
||

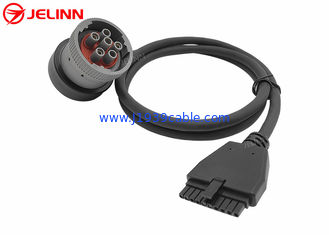

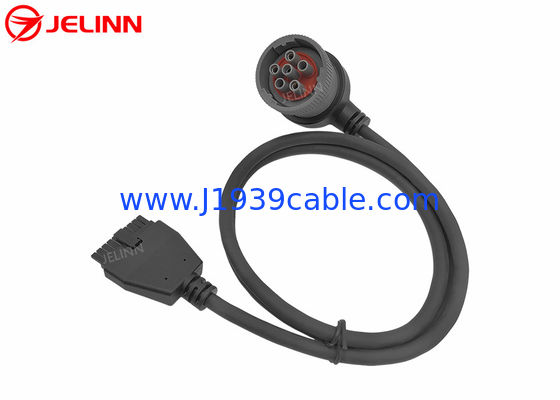

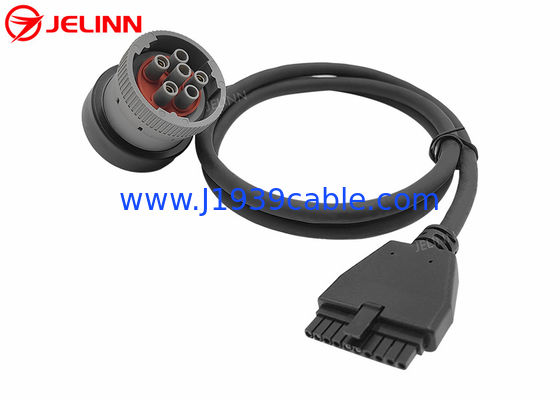

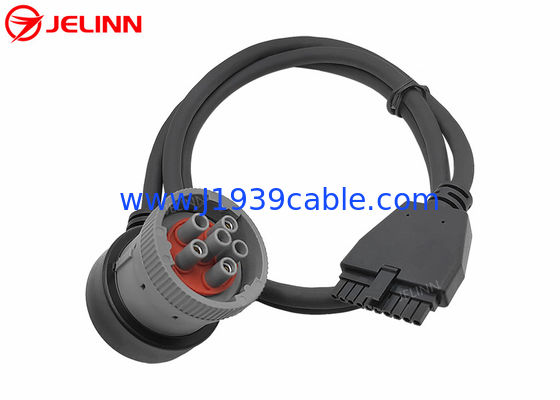

PT30 ELD ডিভাইস ক্যাবল 6 পিন J1939 ইলেকট্রনিক লগিং ডিভাইসের জন্য ক্যাবল ভারী
ডিউটি ট্রাক
স্পেসিফিকেশন
| J1939 মহিলা সকেট | জার্মান HD16-9-1939S-P080 এর সমতুল্য |
| J1939 মহিলা সকেট প্রকার | টাইপ ২ |
| J1939 মহিলা সকেট রঙ | সবুজ |
| তারের | 20AWG, খাঁটি তামা |
| OBD2 OBDII সংযোগকারী উপাদান | PA66 |
| J1939 মহিলা সকেট উপাদান | PA66+ গ্লাস ফাইবার |
| তারের দৈর্ঘ্য | কাস্টমাইজড |
| পিন বরাদ্দ বা পিনআউট | কাস্টমাইজড |
| পিন বা টার্মিনাল | তামা, নিকেলযুক্ত বা স্বর্ণযুক্ত |
| যোগাযোগ প্রতিরোধের | সর্বোচ্চ ৩ ওহম। |
| আইসোলেশন প্রতিরোধের | ৫ এম ওহম মিনিট। |
| কাজের তাপমাত্রা | -২৫°সি ~ +৮৫°সি |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| পরীক্ষা | ১০০% উন্মুক্ত, সংক্ষিপ্ত এবং ভুল ক্যাবল টেস্টিং |
| গ্যারান্টি | ১২ মাস |
জে ১৯৩৯জার্মান 9-পিনমহিলা সকেট সবুজ. J1939 শেষে overmolded পিভিসি ইনজেকশনজার্মান 9-পিনমহিলা সকেটটি 90 ডিগ্রি ডান কোণ।
দ্যজার্মান 9 পিনমহিলা সকেট টাইপ ২, তাই এর পিন এফ পিন সি এবং পিন জে এর চেয়ে ছোট ব্যাসার্ধের। টাইপ ২ জে১৯৩৯ মহিলা সকেটগুলি টাইপ ১ বা টাইপ ২ জে১৯৩৯ পুরুষ পাত্রে সন্নিবেশ করা যেতে পারে।
OBD2 মহিলা সংযোগকারীটি KET টার্মিনালগুলির সাথে রয়েছে যা OBD2 মহিলা সংযোগকারীকে আরও সহ্যযোগ্য করে তোলে।
পিন অ্যাসাইনমেন্ট বা পিন আউট
সাধারণভাবে বলতে গেলে, পিন অ্যাসাইনমেন্ট বা পিনআউট এইরকম হবে (সংযুক্ত হতে 4 পিন):
| OBD2 মহিলা | সিগন্যাল | J1939 মহিলা |
| ৪ অথবা ৫ | মাটি | এ |
| 16 | ব্যাটারি | বি |
| 6 | J1939, CAN-H | সি |
| 14 | J1939, CAN-L | ডি |
কখনো কখনো,পিন বরাদ্দ বা পিনআউট এই মত হতে পারে (6 পিনসংযুক্ত করা হবে):
| OBD2 মহিলা | সিগন্যাল | J1939 মহিলা |
| ৪ অথবা ৫ | মাটি | এ |
| 16 | ব্যাটারি | বি |
| 6 | J1939, CAN-H | সি |
| 14 | J1939, CAN-L | ডি |
| 12 | J1708-H | এফ |
| 13 | J1708-L | জি |
কখনো কখনো,পিন বরাদ্দ বা পিনআউট এই মত হতে পারে (6 পিনসংযুক্ত করা হবে):
| OBD2 মহিলা | সিগন্যাল | J1939 মহিলা |
| ৪ অথবা ৫ | মাটি | এ |
| 16 | ব্যাটারি | বি |
| 6 | J1939, CAN-H | সি |
| 14 | J1939, CAN-L | ডি |
| 2 | J1708-H | এফ |
| 10 | J1708-L | জি |
৬ তারের ক্যাবলটিতে J1708 লাইনের জন্যও তারের অন্তর্ভুক্ত রয়েছে। যদি আপনার J1708 তারের প্রয়োজন না হয়,এটা তাদের সংযোগ না ভাল কারণ কখনও কখনও যোগ লাইন কিছু জিপিএস ট্র্যাকার অপারেশন হস্তক্ষেপ করতে পারেন.
আপনার প্রয়োজন অনুসারে পিন অ্যাসাইনমেন্ট বা পিনআউটও কাস্টমাইজ করা যায়।
প্রয়োগ
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- ডাটা লাইনগুলি CAN +/- লাইনে সংযুক্ত এবং পাওয়ার এবং গ্রাউন্ড লাইনগুলিও সংযুক্ত।
সাধারণ অ্যাপ্লিকেশন হল সংযোগটেলিমেটিক, ফ্লিট ম্যানেজমেন্ট বা ট্রাকিং প্রযুক্তির ডিভাইস যেমনঃজিপিএস ট্র্যাকারগুলি ভারী দায়িত্বের বাণিজ্যিক যানবাহনগুলির জন্য যা 9-পিন বৃত্তাকার ডয়চে সংযোগকারী রয়েছে। ট্র্যাকারের শক্তি সরবরাহের জন্য পাওয়ার লাইনগুলি যথাযথভাবে সংযুক্ত করা হয়।
এই ক্যাবলটি একটি OBD2 স্ক্যান সরঞ্জাম বা একটিত্রুটি কোড পাঠক(উপযুক্ত সফ্টওয়্যার সহ) বৃত্তাকার J1939 সংযোগকারী সংযোগ করতে। মনে রাখবেন যে বেশিরভাগ OBD2 সফ্টওয়্যার এবং স্ক্যানারগুলি পিআইডিগুলি পড়ার উপর ভিত্তি করে, যা একক পরামিতি।জে১৯৩৯ একটি পিজিএন ভিত্তিক প্রোটোকল, যেখানে প্রতিটি পিজিএন একাধিক পরামিতি ধারণ করে। আপনার স্ক্যান সরঞ্জামটি এই ক্যাবলটির সাথে কাজ করতে হলে পিজিএন পরিচালনা করতে সক্ষম হতে হবে।
