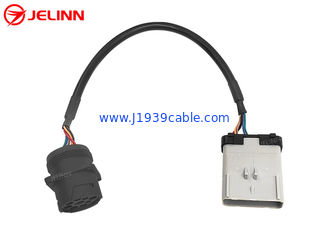

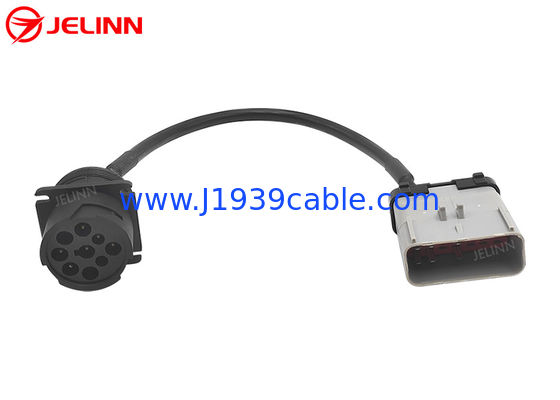

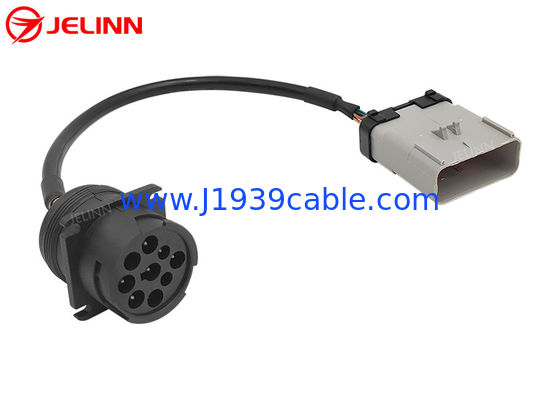

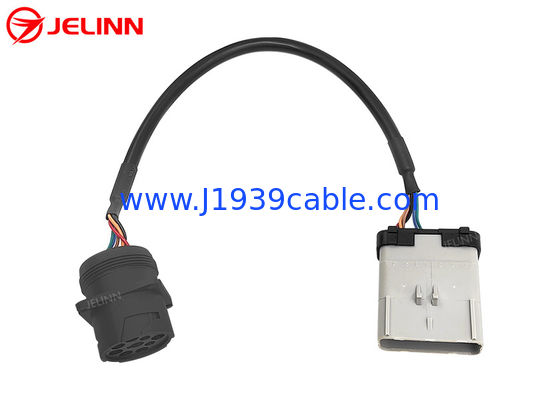

14 পিন RP1226 পুরুষ থেকে কালো টাইপ 1 SAE Deutsch 9 Pin J1939 মহিলা ট্রাক ELD কেবল
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| RP1226 পুরুষ সংযোগকারী: | Aptiv 54201416 এর সমতুল্য | তার: | 20AWG, খাঁটি তামা |
|---|---|---|---|
| J1939 মহিলা আধার: | Deutsch HD10-9-1939P এর সমতুল্য | J1939 মহিলা প্লাগের প্রকার: | ধরন 1 |
| পরীক্ষামূলক: | 100% খোলা, সংক্ষিপ্ত এবং মিস-ওয়্যার টেস্টিং | পিন বা টার্মিনাল: | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা |
| লক্ষণীয় করা: | RP1226 থেকে 9 পিন,RP1226 ELD কেবল,RP1226 থেকে J1939 |
||
14 পিন RP1226 পুরুষ থেকে কালো টাইপ 1 SAE Deutsch 9 Pin J1939 মহিলা ট্রাক ELD কেবল
স্পেসিফিকেশন
| RP1226 পুরুষ সংযোগকারী | Aptiv 54201416 এর সমতুল্য |
| 9-পিন J1939 মহিলা সংযোগকারী | Deutsch HD10-9-1939P এর সমতুল্য |
| 9-পিন J1939 মহিলা প্লাগের প্রকার | ধরন 1 |
| 9-পিন J1939 মহিলা প্লাগের রঙ | কালো |
| তার | 20AWG, খাঁটি তামা |
| RP1226 পুরুষ সংযোগকারী উপাদান | PA66 + গ্লাস ফাইবার |
| এর উপাদান9-পিনJ1939 মহিলা প্লাগ | PA66 + গ্লাস ফাইবার |
| পিনআউট (তারের ডায়াগ্রাম) | কাস্টমাইজড |
| তারের দৈর্ঘ্য | কাস্টমাইজড |
| পিন বা টার্মিনাল | নিকেল প্রলেপ বা সোনার প্রলেপ সহ তামা |
| যোগাযোগ প্রতিরোধ | সর্বোচ্চ ৩ ওহম |
| অন্তরণ প্রতিরোধের | 5M ওহম মিনিট। |
| কাজ তাপমাত্রা | −25℃ ~ +85℃ |
| পরীক্ষামূলক | 100% খোলা, সংক্ষিপ্ত এবং ভুল তারের পরীক্ষা |
| টেস্টিং ভোল্টেজ | DC300V 5M ওহম/10ms |
| ওয়ারেন্টি | 1 বছর |
পিনআউট (তারের ডায়াগ্রাম)
সাধারণভাবে বলতে গেলে, পিনআউট (ওয়্যারিং ডায়াগ্রাম) নীচের মতো হতে পারে।
প্রতিটি সংযোগকারীর 4টি পিন তারযুক্ত।তারের মধ্যে 20AWG এর 4টি তার রয়েছে।
| RP1226 পুরুষ | সংকেত | 9-পিন J1939 মহিলা |
| 8 | স্থল | ক |
| 1 | ব্যাটারির ক্ষমতা | খ |
| 2 | J1939, S-CAN উচ্চ | গ |
| 9 | J1939,S-CAN কম | ডি |
মাঝে মাঝে,পিনআউট (তারের ডায়াগ্রাম) পারেনএছাড়াও নীচের মত হতে হবে.
প্রতিটি সংযোগকারীর 6টি পিন তারযুক্ত।তারের মধ্যে 20AWG এর 6টি তার রয়েছে।
| RP1226 পুরুষ | সংকেত | 9-পিন J1939 মহিলা |
| 8 | স্থল | ক |
| 1 | ব্যাটারি | খ |
| 2 | J1939, S-CAN উচ্চ | গ |
| 9 | J1939,S-CAN কম | ডি |
| 6 | J1708, ক্যান উচ্চ | চ |
| 13 | J1708, CAN কম | জি |
পিনআউট (ওয়্যারিং ডায়াগ্রাম)এছাড়াও গ্রাহকদের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
আবেদন
TMC (ATA-এর প্রযুক্তি এবং রক্ষণাবেক্ষণ কাউন্সিল) প্রস্তাবিত অনুশীলন RP1226 মেসেজিং স্ট্যান্ডার্ডাইজেশন অনুসারে, কিছু 2019 এবং উত্তর আমেরিকায় কেনওয়ার্থ, পিটারবিল্ট, ভলভো, ম্যাক এবং ফ্রেইটলাইনারের মতো নতুন ভারী ট্রাকগুলি চালকের পাশে থাকা ক্যাবে একটি আনুষঙ্গিক সংযোগকারী দিয়ে সজ্জিত। ড্যাশের পিছনে, ফিউজ প্যানেলের কাছে।ট্রাকের মালিক আরও তথ্যের জন্য বডি বিল্ডার ম্যানুয়াল পরীক্ষা করতে পারেন।
ELD (ইলেক্ট্রনিক লগিং ডিভাইস), টেলিমেটিক্স ডিভাইস বা অন্যান্য আফটারমার্কেট ডিভাইস যেগুলির জন্য J1939, CAN বা J1708 থেকে ডেটা প্রয়োজন এই RP1226 অ্যাকসেসরি কানেক্টরের সাথে সংযুক্ত থাকতে হবে৷অন্যথায়, সংযোগগুলি নিশ্চিত হতে পারে না।
একটি 9-পিন J1939 পোর্ট আছে এমন একটি ডিভাইসকে 14-পিন RP1226 অ্যাকসেসরি কানেক্টর দিয়ে সজ্জিত একটি ট্রাকের সাথে সংযোগ করার প্রয়োজন হলে, এই তারের প্রয়োজন।
